頂裝式球閥

產品簡述：
頂裝式球閥利用偏心閥體,偏心球體和閥座,閥桿作旋轉運動時在共同軌跡自動定心,關閉過程中越關越緊,完全達到良好的密封目的,閥門的球體和閥座完全脫離,消除了密封圈的磨損,克服了傳統球體閥座與球體密封面始終磨損的問題,非金屬?gòu)椥圆牧媳磺度虢饘僮?閥座金屬面受到良好的保護.

更新時間：2021-11-10 10:14:54
瀏覽次數：1636

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
產品特點
閥門視頻
執行標準
零件材料
性能規范
連接尺寸

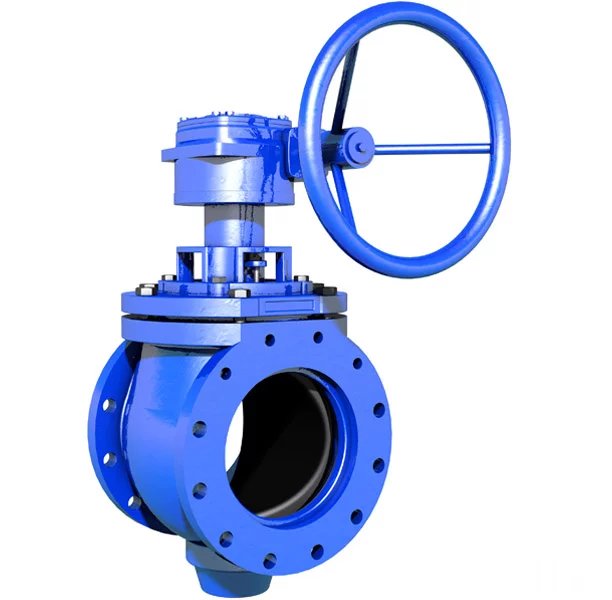

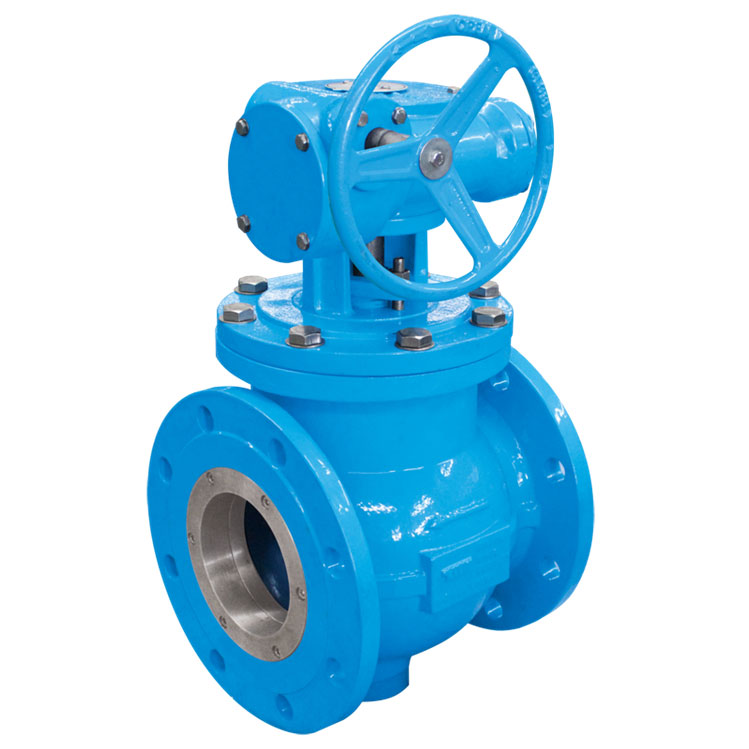

實物展示

產品概述

頂裝式球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬?gòu)椥圆牧媳磺度虢饘僮校y座金屬面受到良好的保護。

本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

產品特點

頂裝式球閥采用雙偏心結構，利用偏心輪的楔緊作用實現密封副的關閉和開啟，從而實現可靠的密封比壓及快速開啟。其優特點如下：

1、由于采用偏心結構，密封球面上所有點的旋轉半徑不同，在關閉時，密封閥座越關越緊，形成足夠的密封比壓，雙向密封效果極佳。

2、閥瓣采用全圓形直通式，開啟后為全流通結構，具備良好的流通性和線性調節性能。

3、長期使用過程中，磨損后，通過調節密封圈壓套，密封球面等量前移，可獲得新的密封。

4、該閥在使用當中操作力只作用在閥門開啟或關閉極小角度內，開啟時操作力隨著密封比壓的降低而迅速減小，密封面趨于無磨損。

5、圓形流道，在閥門全開后為全流通截面，底部為圓形流線結構，沉積雜物會隨著介質流動被帶走。在關閉過程中，可自行去除密封面上沉積的污垢，而不影響密封。

6、閥軸采用上、下半軸設計，配有自潤滑式軸套，在閥門的開啟過程中，磨擦阻力小，啟閉靈活，獨特的“0”型圈，浮動式軸封代替了原始蝶閥的填料密封，解決了填料密封在閥門開啟過程中易損耗的問題.

閥門視頻

執行標準

設計：GB12237－89
法蘭連接：GB/T17241.6－1998、GB/T9115（鋼制）
結構長度：GB12221－89。

零件材料

主要零件材料

閥體、閥蓋	GB	WCB		ZG08Cr18Ni9		ZG08Cr18Ni12Mo2			ZG18Cr1Mo1V
	ASTM	WCB		CF8		CF8M			WC9
球體	GB	WCB	氮化拋光	08Cr18Ni9	DB12 拋光	08CR18Ni12Mo2		DB12 拋光	08Cr18Ni9	D812 拋光
	ASTM	WCB		304		316			304
閥桿	GB	2Cr13		08Cr18Ni9		08Cr18Ni12Mo2			25CrMo1V
	ASTM	1420		304		316			F22a
閥座	GB	2Cc13	D507Mo PTFE、PPL	08Cr18Ni9	D802 PTFE、PP	08Cr18Ni12Mo2	D802 PTFE、PPL		25CrMo1V		D802 PTFE、PPL
	ASTM	420		304		316			F22a
填料	GB	柔性石墨
	ASTM	柔性石墨
螺栓	GB	35CrMoA		08Cr18Ni9		08Cr18Ni12Mo2			25Cr2Mo1V
	ASTM	A193 B7		A320-B8		A193-B8M			F22a
螺母	GB	45		08Cr18Ni9		08Cr18Ni12Mo2			20CrMo
	ASTM	A194 2H		A194-8		A194-8M			A194-4

性能規范

壓力等級		公稱壓力PN（MPa）
壓力等級		0.25	0.6	1.0	1.6	2.5	4.0	6.4	10.0
殼體試驗壓力		0.38	0.9	1.5	2.4	3.8	6.0	9.6	15.0
密封試驗壓力	高壓液體密封試驗	0.28	0.66	1.1	1.8	2.8	4.4	7.04	11.0
密封試驗壓力	低壓氣體密封試驗	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
適用工況	適用介質	見“各行業適用范圍”
	適用溫度	≤425℃
	驅動方式	手動（3）、電動（9）、氣動（6）等
	公稱通徑	DN40～1000mm
適用規范	設計制造	GB12237-89
	結構長度	GB12221-89
	法蘭尺寸	GB9113-2000、也可按用戶要求的API 6D-94
	檢驗試驗	JB/T9092-99、GB/T13927-92

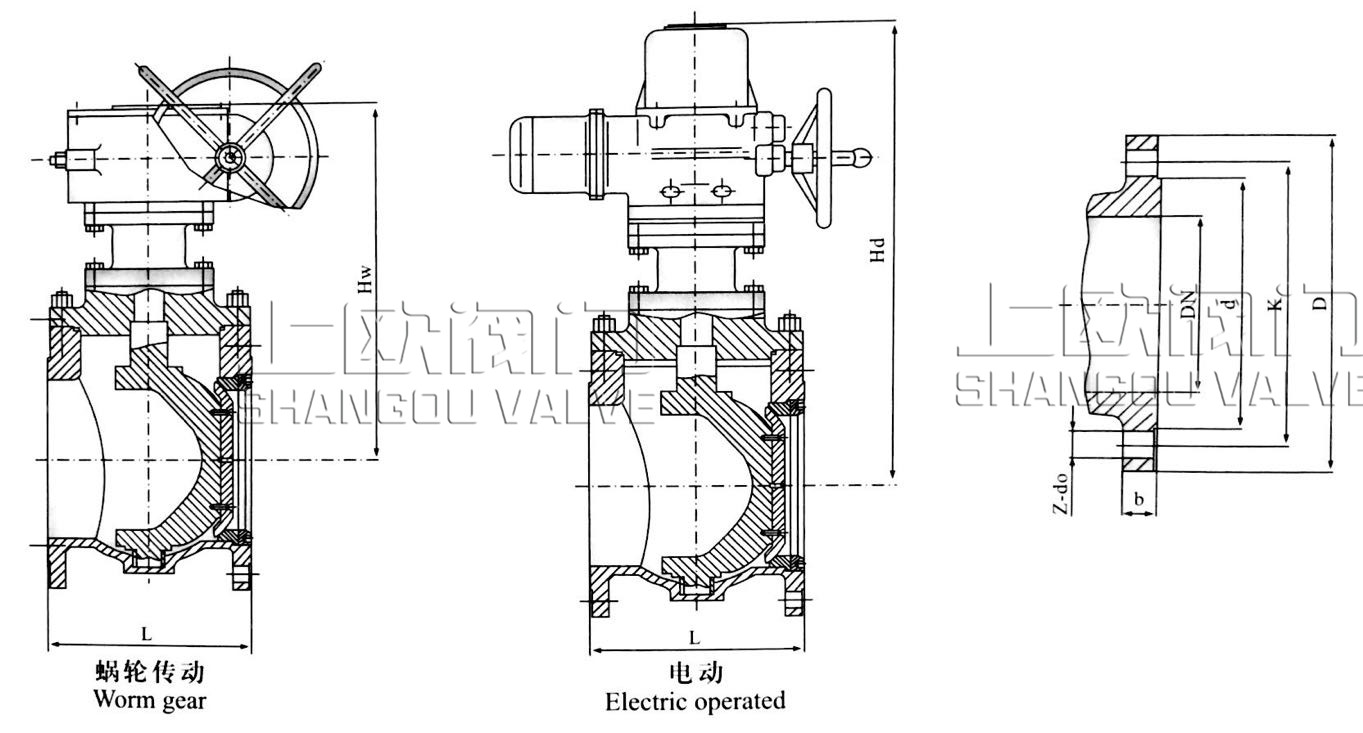

連接尺寸

公稱壓力PN	公稱通徑DN	尺寸Dimensions
公稱壓力PN	公稱通徑DN	L	D	K	d	Y	b	Z-Φdo	Ws	Hs	Hw	Hd
1.6MPa	50	124	165	125	100	-	16	4-Φ18	230	164	260	310
	65	145	185	145	120	-	18	4-Φ18	250	180	275	330
	80	165	200	160	135	-	20	8-Φ18	300	200	300	360
	100	194	220	180	155	-	20	8-Φ18	320	235	335	390
	125	210	250	210	185	-	22	8-Φ18	400	260	335	405
	150	229	285	240	210	-	24	8-Φ23	500	280	375	440
	200	243	340	295	265	-	26	12-Φ23	800	320	410	470
	250	297	405	355	320	-	30	12-Φ25	100	355	485	550
	300	338	460	410	375	-	30	12-Φ25	1200	400	530	595
	350	400	520	470	435	-	34	16-Φ25	-	-	580	650
	400	400	580	525	485	-	36	16-Φ30	-	-	650	730
	450	502	640	585	545	-	40	20-Φ30	-	-	710	790
	500	533	715	650	608	-	44	20-Φ34	-	-	760	840
	600	686	840	770	718	-	48	20-Φ41	-	-	870	960
	700	762	910	840	788	-	50	24-Φ41	-	-	910	1080
	800	864	1025	950	898	-	52	24-Φ41	-	-	935	1125
	900	914	1125	1050	998	-	54	28-Φ41	-	-	995	1255
	1000		1255	1170	1110	-	56	28-Φ48	-	-	1080	1385
	1200		1485	1390	1325	-	58	32-Φ54	-	-	1175	1490
	1400		1685	1590	1525	-	60	36-Φ54	-	-	1280	1565
2.5MP	50	124	165	125	100	-	20	4-Φ18	230	164	260	310
	65	145	185	145	120	-	22	8-Φ18	250	180	275	330
	80	165	200	160	135	-	22	8-Φ18	300	200	300	360
	100	194	230	190	160	-	24	8-Φ23	320	235	335	390
	125	210	270	220	188	-	28	8-Φ25	400	260	355	405
	150	229	300	250	218	-	30	8-Φ25	500	280	375	440
	200	243	360	310	278	-	34	12-Φ25	800	320	410	470
	250	297	425	370	332	-	36	12-Φ30	1000	355	485	550
	300	338	485	430	390	-	40	16-Φ30	1200	400	530	595
	350	400	555	490	448	-	44	16-Φ34	-	-	580	650
	400	400	620	550	505	-	48	16-Φ34	-	-	650	730
	450	502	670	600	555	-	50	20-Φ34	-	-	710	790
	500	533	730	660	610	-	52	20-Φ41	-	-	760	840
	60td>	-	870	960
	700	762	960	875	815	-	60	24-Φ48	-	-	990	1080
	800	864	1085	990	930	-	64	24-Φ48	-	-	935	1125
	900	914	1185	1090	1025	-	66	28-Φ54	-	-	995	1255
	1000		138-Φ54	-	-	995	1255
	1000		1320	1210	1140	-	68	28-Φ58	-	-	1080	1385
	1200		1520	1420	1350	-	72	32-Φ58	-	-	1175	1490
1400		1755	1640	1560	-	78	36-Φ65	-	-	1280	1565
